Core pins

コアピン(ダイカスト金型用コアピン)・冷却穴

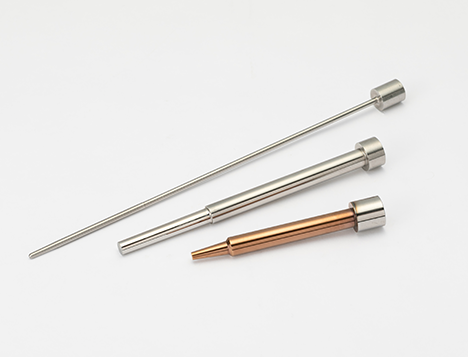

コアピン

腕時計用の小さなピンからトランスミッション用の大きなピン、そして1mもの長尺ピンまで、ピン作りを知り尽くしたプロ集団が製作にのぞみます。
熱が加わることにより寸法変化する鋼を自在に加工し、何種類もの表面処理に対して寸法精度を引き出します。

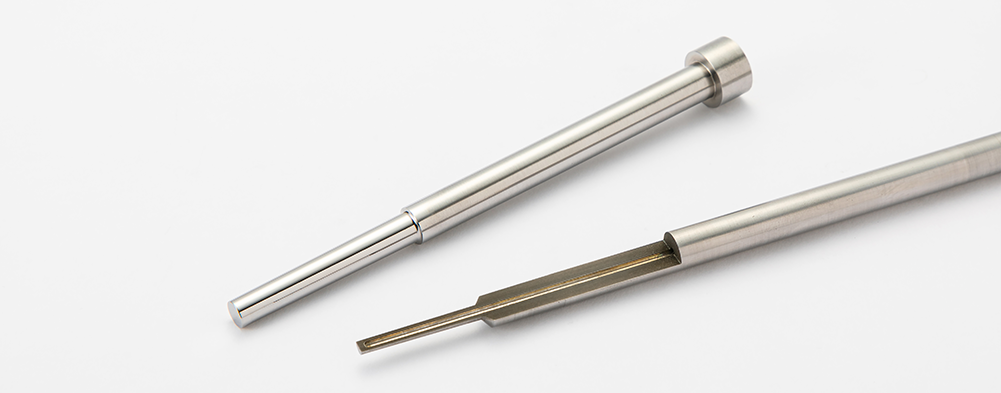

ダイカスト金型用コアピンとは

φ1.5ミリまでの
精密な止まり穴を曲がりなく
加工することが可能。

φ1.5ミリの場合は深さ280ミリまで、φ2ミリの場合は深さ440ミリまで細穴を(φ3→600まで。φ4→700まで。φ5以上→750まで)、旋盤形状の金属に対し曲がりなく加工する技術を持っています。

また、穴と外径の間の肉を0.7ミリという薄さで加工する技術や加工後の穴内面に表面処理を施す技術により、様々な形状をご提案することが出来ます。止まり穴だけでなく貫通穴、偏芯穴、角形状に対する穴加工にも対応が出来ます。
